TML Proctor/Fagerberg测试装置

TML Proctor/Fagerberg测试装置是金木石科技针对国际海运散装货物安全性检测需求，专为测定A类散货适运水分极限而设计的标准化击实测试系统。该装置严格遵循国际海事组织（IMO）《国际海运固体散装货物规则》（IMSBC规则）规定的Proctor/Fagerberg测试程序，适用于最大颗粒粒径不超过5毫米的细粒和粗粒物料，包括铁矿石粉、矿物精矿、煤炭、铝土矿及其他需要进行液化风险评估的散装货物。装置整体由精密加工的不锈钢组件构成，具备出色的测试重复性、可靠性和准确度，广泛应用于商业检测实验室、货物检验机构、港口设施、矿业公司及科研院所。

在线沟通

客户留言

产品详情

适运水分极限（TML）——海上运输安全的生命线

什么是适运水分极限（TML）？

适运水分极限是指在海运过程中，散装货物在不发生液化的前提下所能安全承受的最大含水量值。TML是IMSBC规则中对A类散货（易液化货物）规定的核心安全参数，其测定直接关系到船舶航行安全和船员生命保障。

水分超标引发液化——海运事故的重大隐患

当散装货物的实际含水量超过其TML值时，在船舶航行中的持续振动和摇晃作用下，货物的颗粒间孔隙水压力将急剧上升，导致货物瞬间失去剪切强度，从固态转变为流动状态——这就是货物液化。

液化可能造成的灾难性后果包括：

危害层级	具体表现	实际案例
船舶稳性丧失	液化的货物在货舱内自由流动，导致船舶严重横倾	多起矿砂船倾覆事故的根本原因
船舶倾覆沉没	货物单侧流动导致稳性完全丧失，船舶在数分钟内倾覆	近年全球已发生数十起因货物液化导致的海难
人员伤亡	船员难以在短时间内撤离，造成重大人员损失	事故幸存率极低
货物全损	液化后的货物无法恢复原有状态，全部报废	经济损失巨大
海洋环境污染	沉船及货物泄漏造成海洋生态破坏	清理成本高昂

TML的准确测定不是实验室数据问题，而是直接关系船舶安全、货物完整和船员生命的底线问题。每一批次A类散货在装船前必须准确测定TML值，确保实际含水量低于该极限值，这是国际海运的强制性安全要求。

金木石科技TML测试装置的价值

金木石科技DTML-C装置以精密的机械结构和标准化操作流程，确保TML测定结果的准确性和可重复性，为矿山、贸易商、船东和检验机构提供可靠的安全判定依据。

测试流程

完整的TML测定遵循以下标准化流程：
样品制备 → 水分调节 → 分层击实 → 密度测量 → 数据分析 → TML判定
样品首先制备至目标含水量范围，然后在校准模具中按Proctor/Fagerberg方法进行分层击实，在多个含水量梯度下测试干密度与含水量的对应关系。通过对密度-水分曲线的分析，最终确定样品的适运水分极限值，为货物运输安全性评估提供依据。

产品核心优势

-严格遵循IMSBC规则

装置设计完全基于IMSBC规则中Proctor/Fagerberg测试程序的技术要求，测试方法和参数配置标准化，确保测定结果符合国际海运监管要求。

-多物料适配配置

提供针对铁矿石粉、煤炭、铝土矿、矿物精矿四类典型散货的差异化配置方案，包括专用模具规格、击实锤规格和测试方法的对应选择，覆盖A类散货的主要品类。

-精密不锈钢组件

模具、击实锤、导管等核心部件均采用精密加工不锈钢材料制造，具有优异的耐腐蚀性能和尺寸精度，保障长期使用中的测试一致性。

-操作简便

设备结构设计清晰，模具拆装便捷，击实操作可手动或选配自动控制，维护简单，适合大批量样品检测需求。

-实验室级可靠输出

精密机械加工确保每次击实的高度、力度、模具容积等参数稳定可控，测试数据的重复性优异。

设备构成

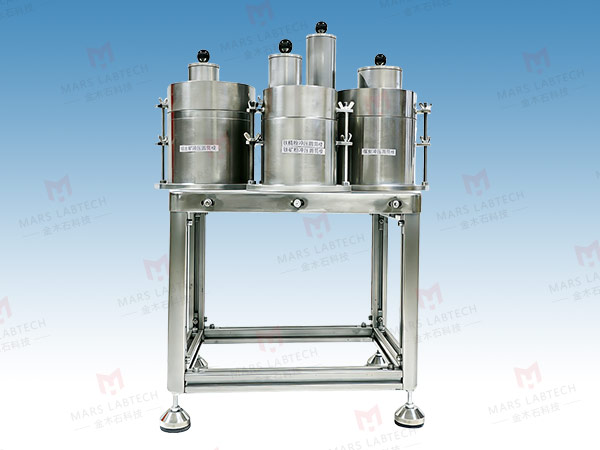

DTML-C TML Proctor/Fagerberg测试装置为集成式标准击实测试系统，主要由以下部件构成：

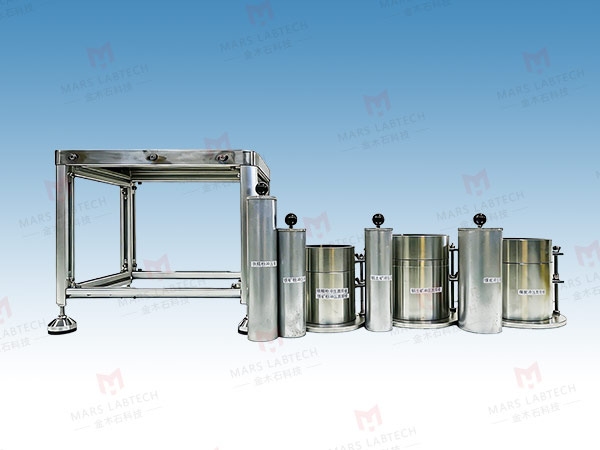

专用测试组件（核心功能部件）

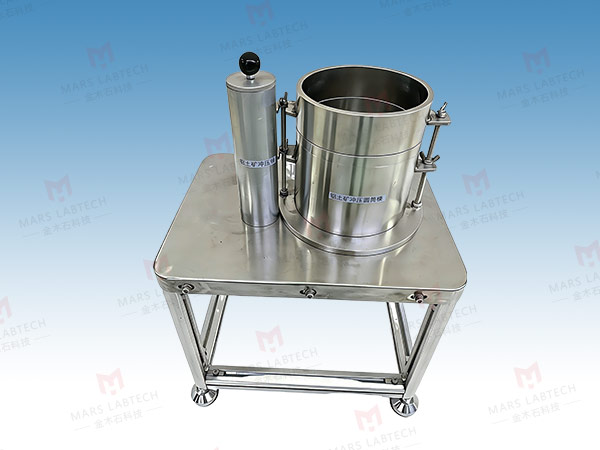

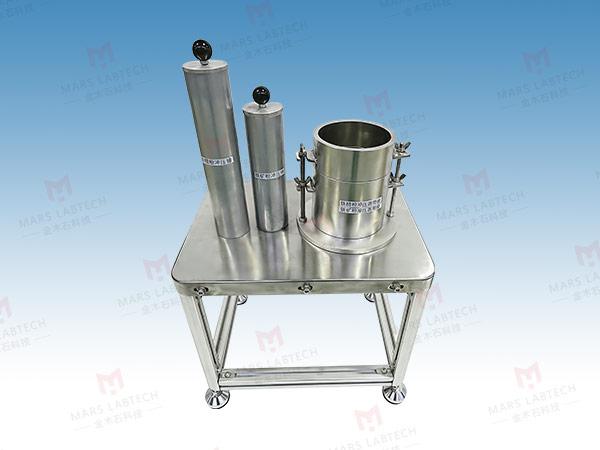

-定制测试模具：根据物料类型配置不同规格的不锈钢模具（内径/高度/容积差异化设计）

-差异化击实锤：按测试方法配置不同重量和直径的击实锤

-定高导管：确保击实落距精确一致，保障击实能量的标准化

智能控制单元（选配）

可选配PLC控制面板，配备高清显示界面，支持精密压力设定、击实次数和操作过程的自动控制，实时显示测试状态。

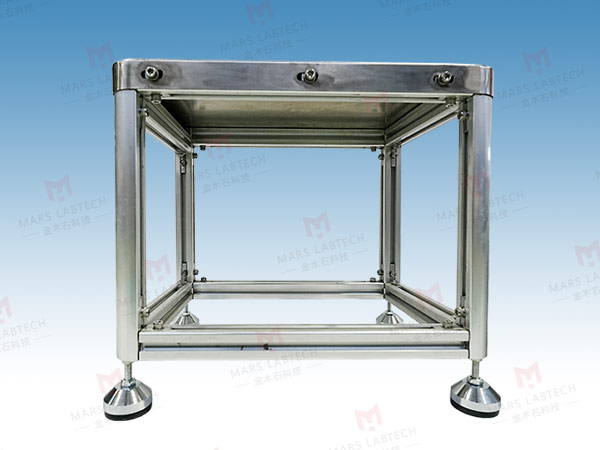

基础支撑系统

-重型铸铁基座：提供稳定的测试平台，消除振动干扰

-可调水平支脚：适应不同实验室地面条件，确保装置水平

技术参数

参数	铁矿粉版本	煤炭版本	铝土矿版本	矿物精矿版本
适用测试方法	改良 Proctor/Fagerberg	Proctor/Fagerberg	改良 Proctor/Fagerberg	标准 Proctor/Fagerberg
模具材质	不锈钢	不锈钢	不锈钢	不锈钢
模具内径	110 mm	150 mm	152 mm	110 mm
模具内高	105 mm	120 mm	127 mm	105 mm
模具体积	1,000 cm³	2,120 cm³	2,304 cm³	1,000 cm³
延长套环高度	75 mm	75 mm	75 mm	75 mm
落锤重量	150 g	337.5 g	150 g	350 g
落锤直径	50 mm	75 mm	50 mm	50 mm
落锤高度	150 mm	150 mm	150 mm	150 mm
导向筒内径	51 mm	77 mm	51 mm	51 mm
典型测试物料	铁矿粉	煤类	铝土矿	铁精矿、铜精矿、铅锌精矿等矿物精矿

依据适用的 IMSBC 检测规程与货物品类，设备规格会有所区别。

应用场景

铁矿石粉
矿物精矿
煤炭货物
铝土矿货物
A类散装货物
货物液化风险评估
海运货物安全检测
适运水分极限（TML）测定

金木石科技深耕矿业分析仪器与实验室整体解决方案领域，深刻理解从取样到分析、从检测到判定的全流程对最终安全结论的影响。

DTML-C TML Proctor/Fagerberg测试装置不是一件普通的实验室设备，它承载的是船舶安全、货物完整与船员生命的保障使命。每一套设备的出厂，都经过严格的精度校验和质量检测，确保测试数据真实、可靠、可追溯。

常见问题问答

问：什么是适运水分极限（TML），为何其测定至关重要？
答：适运水分极限（Transportable Moisture Limit, TML）是指散装货物在海运过程中不发生液化的前提下所能安全承受的最大含水量值，是国际海事组织《国际海运固体散装货物规则》（IMSBC规则）对A类易液化货物规定的核心安全参数。当货物实际含水量超过TML时，船舶航行中的振动可能导致货物瞬间液化，引发船舶稳性丧失、倾覆沉没等灾难性后果。TML的准确测定直接关系船舶安全、货物完整与船员生命，是国际海运的强制性安全要求。

问：Proctor/Fagerberg测试法的原理是什么？
答：Proctor/Fagerberg法是IMSBC规则推荐的TML测定标准方法，核心原理是通过分层击实模拟船舶航行中货物受振动压实的工况。测试时，将样品调节至多个含水量梯度，在标准模具中按固定落距、击实次数进行分层击实，测定各含水量下的干密度，绘制密度-水分曲线，曲线峰值对应的水分含量即为适运水分极限（TML）。该方法科学、可重复，是全球散货海运安全评估的通用技术依据。

问：金木石科技TML测试装置如何确保符合IMSBC规则要求？
答：金木石科技DTML-C TML Proctor/Fagerberg测试装置从设计到制造全程对标IMSBC规则：① 测试程序标准化：严格遵循Proctor/Fagerberg法的击实能量、模具规格、落锤参数等核心技术要求；② 组件精密化：模具、击实锤、导管等核心部件采用精密加工不锈钢，保障尺寸精度与测试重复性；③ 流程规范化：配套标准作业指导，确保样品制备、水分调节、分层击实、数据分析等环节符合国际检测规范，测定结果可直接用于海运安全判定与合规申报。

问：TML测试装置适配哪些行业与检测场景？
答：金木石科技TML Proctor/Fagerberg测试装置广泛服务于散货海运安全相关领域：

- 矿业企业：铁矿石粉、矿物精矿出厂前TML自检，保障货物合规装运；

- 贸易与物流：煤炭、铝土矿等大宗商品贸易中的第三方检测与风险评估；

- 港口与检验机构：装船前货物安全筛查，履行IMSBC规则监管要求；

- 科研院所：散货液化机理研究、测试方法优化等科研支撑；

- 船东与保险：货物液化风险预判，降低航运事故与理赔风险。

问：设备日常维护与定期校准有哪些要点？
答：为保障测试数据长期准确可靠，建议遵循以下规范：① 日常维护：每次使用后清洁模具、击实锤等接触部件，避免物料残留腐蚀；检查导管滑动顺畅性，定期润滑关键运动部位；② 定期校准：每6-12个月委托专业机构对模具容积、落锤重量、落距高度等核心参数进行计量校准，确保符合IMSBC规则精度要求；③ 记录管理：建立设备使用、维护、校准档案，支持检测数据追溯与合规审计。金木石科技提供校准咨询与技术支持服务。
