20个矿山机械原理动图

20个矿山机械原理动图,让你秒懂矿山砂石设备如何工作

转至矿机之家

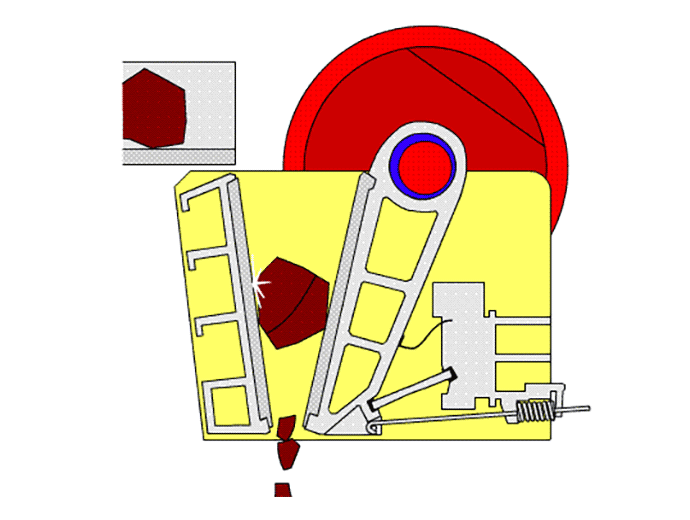

1、颚式破碎机

颚式破碎机是物料通过两个颚板间物料受到挤压破碎。特点是破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济。

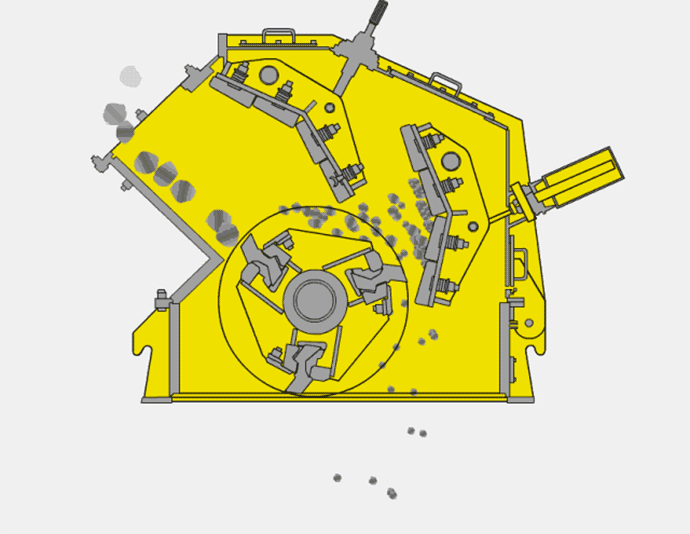

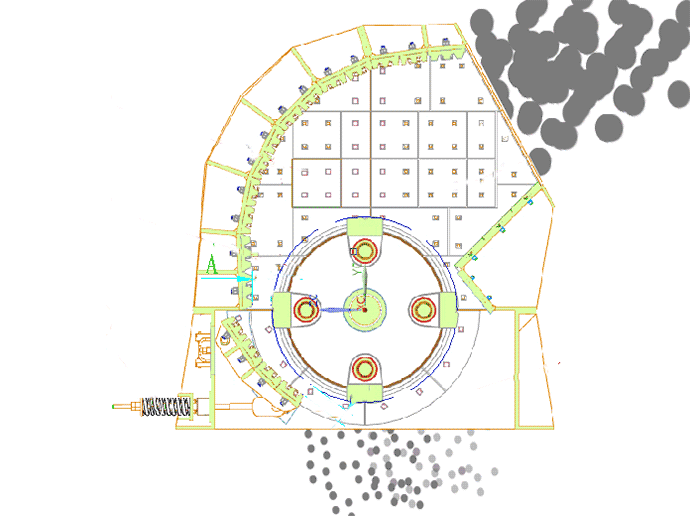

2、反击式破碎机

反击式破碎机是一种利用冲击能来破碎物料的破碎机械。特点是结构新颖、运转平稳,能量消耗小、产量高、运转平稳,多腔均匀破碎,适宜破碎硬岩,使用和维修方便以及能够作选择性破碎。

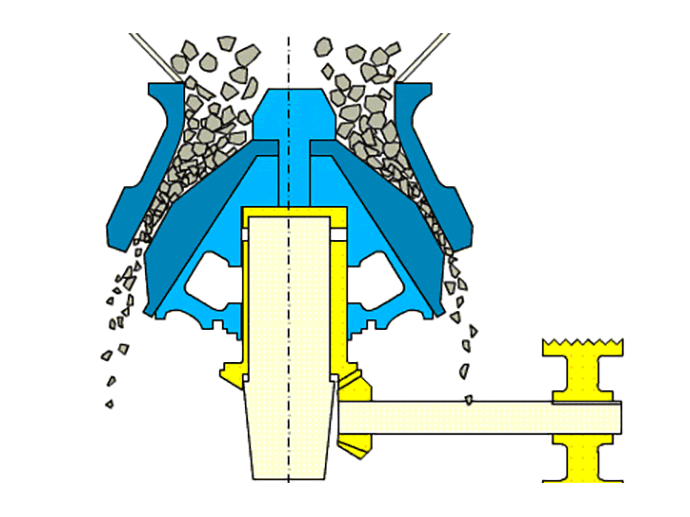

3、圆锥破碎机

圆锥破碎机与颚式破碎机都是挤压式破碎机,但原理不同,圆锥破碎机少是通过动锥以及定锥相互协作共同实现物料的破碎。其特点是破碎力大、效率高、处理量高、动作成本低、调整方便、实用经济,破碎产品的粒度均匀,使用寿命长。

4、冲击式破碎机

冲击式破碎机是物料在涡动破碎腔内受到两次以到多次的冲击破碎,整个破碎过程。物料是相互自行冲击而破碎。其特点是能量消耗小、产量高、设备体积小、操作简便、安装和维修方便。生产过程中,石料能形成保护底层,机身无磨损,经久耐用。

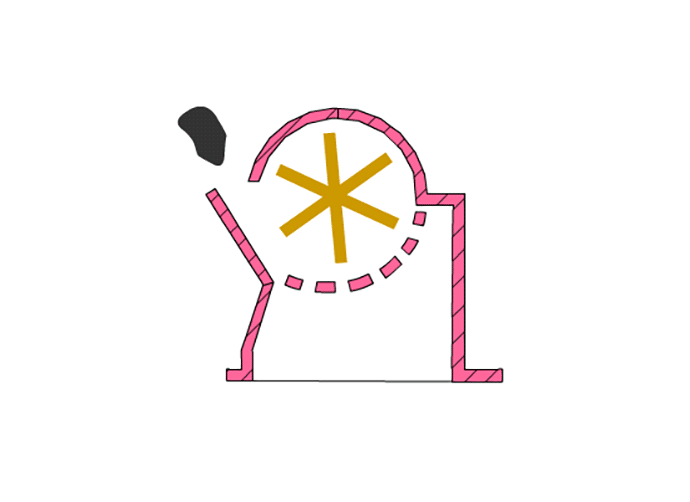

5、锤式破碎机

锤式破碎机是通过物料进入转盘旋转时,锤子因离心力和旋转力,打击装入机内的物料,使之破碎。特点是构造简单、自重较小、生产率较高、产品的粒度小而均匀、过度破碎现象少。

6、双辊破碎机

双辊破碎机是通过物料和辊子之间的摩擦作用,将给入的物料卷入两辊所形成的破碎腔内而被压碎。其特点是出料粒度可以随意调节、占地小、不受安装限制、生产能力高、操作费用低。

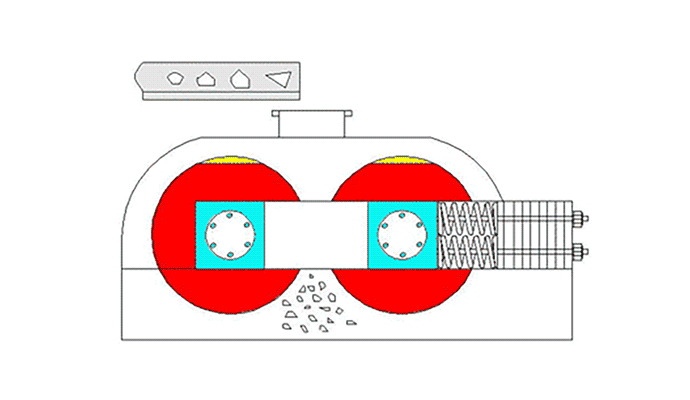

7、对辊式破碎机

辊式破碎机又称对辊破碎机,当物料进入两个辊子之间,由于摩擦力的作用,矿石被带人两个辊之间的破碎空间,受挤压而被破碎。其特点是结构简单、占用空间小,操作维修较方便。内部装有防尘板,密封性能好,避免了破碎后的细小物料的扬溅,粉尘少,工作噪声低,工作环境有较大的改善。

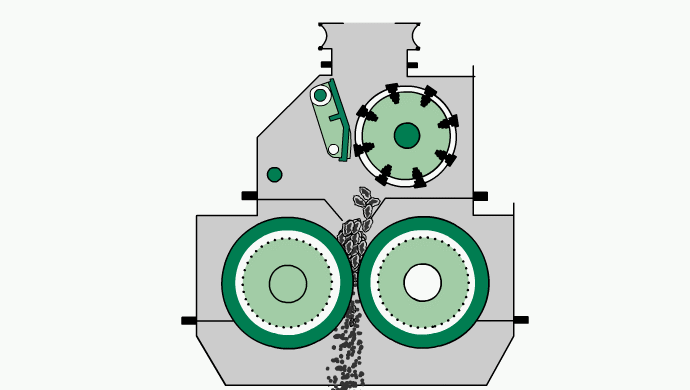

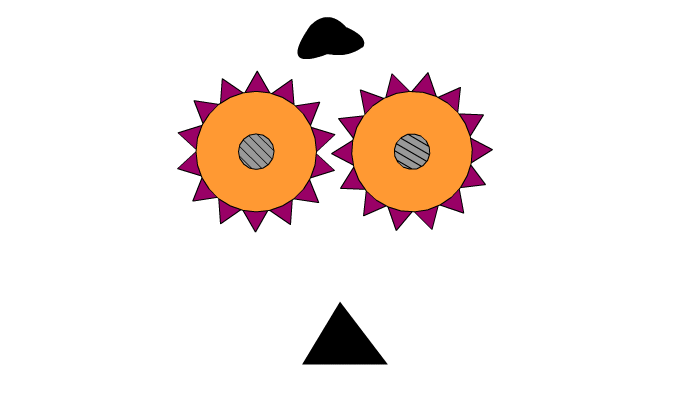

8、齿辊破碎机

齿辊破碎机采用特殊耐磨齿辊高速旋转对物料进行劈裂破碎,形成了高生产率的机理。特点是具有筛分和破碎双重功能、采用双重过载保护、装配灵活、维修方便、结构合理,寿命长。

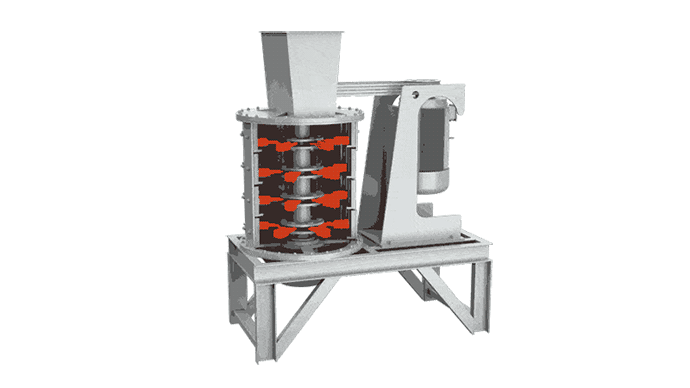

9、立式破碎机

物料进入立式破碎机腔体内,被高速旋转的板锤打击,冲击至破碎腔顶部第一反击板上的齿形反击板后反弹,进入第二破碎腔内。耐磨齿板和板锤的作用下产生巨大的压力、弯曲力、磨擦力。物料在此破碎腔内被充分细碎研磨,排出机体。特点是结构简单合理、运行成本低、磨损小、破碎率高、具有细碎、粗磨功能。

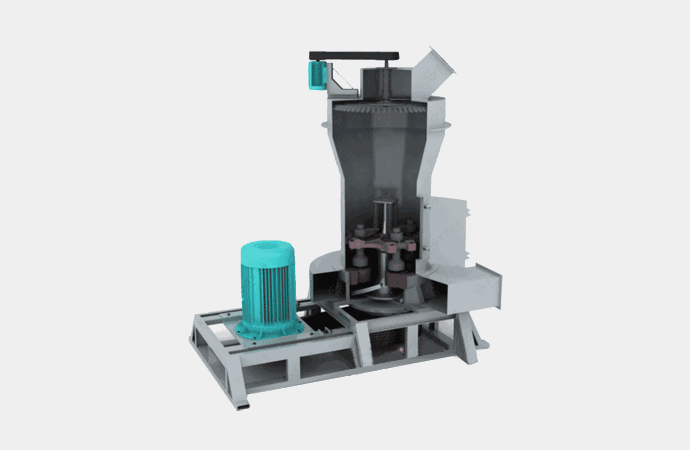

10、雷蒙磨

雷蒙磨是利用磨辊在离心力作用下紧紧地滚压在磨环上,由铲刀铲起物料送到磨辊和磨环中间,物料在碾压力的作用下破碎成粉。其特点是整机为立式结构、占地面积小、系统性强、电气系统采用集中控制,磨粉车间基本可实现无人作业。

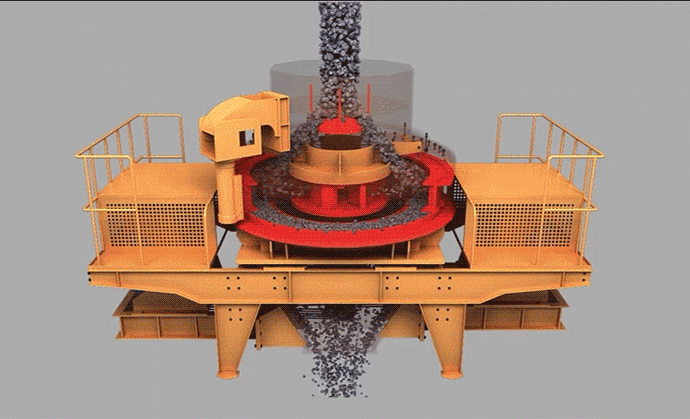

11、制砂机

当物料从进料口进入制砂机粉碎腔,被送粉器分成两部分,一部分进入高速旋转的叶轮,由叶轮带动快速加速,,然后物料高速从叶轮的三个均匀分布的流道中甩出。特点是处理量大、产量高、易损件消耗低 、液压装置、易于维护,省时省力。

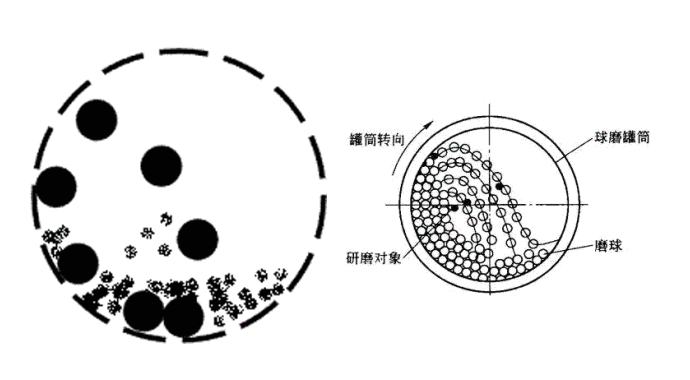

12、球磨机

球磨机是由滚动轴承做支撑,通过传动装置带动筒体旋转,使之物料和钢球与筒体一同旋转,并在筒体内完成抛落、冲击、撞击和自磨作业,实现物料磨碎。其特点是研磨效率高、衬板质量好、出料部设计灵活、给料部进料量大、采用封闭系统,减少粉尘。

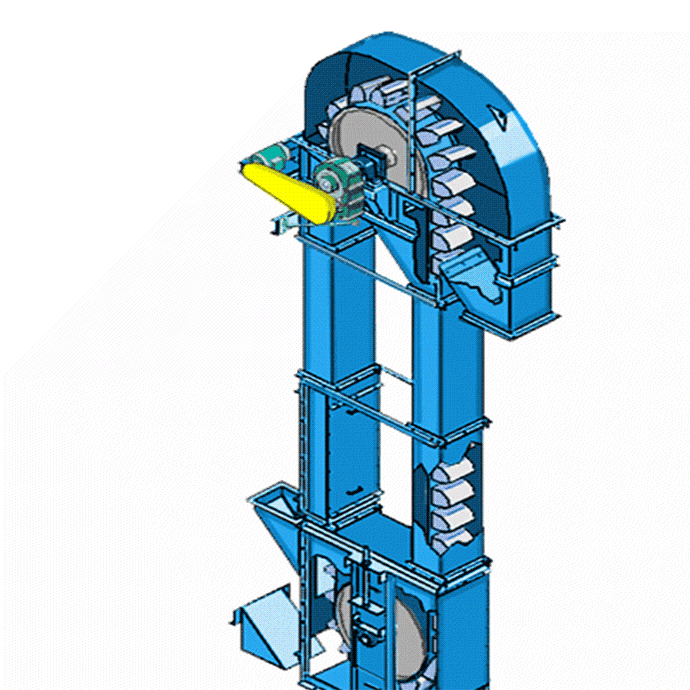

13、斗式提升机

斗式提升机,是指在带或链等牵引件上连续运送物料的运输设备。其特点是驱动功率小、范围广、密封性好,环境污染少、使用寿命长。

14、振动筛

振动筛将颗粒大小不同的碎散物料群,多次通过均匀布孔的单层或多层筛面,分成若干不同级别的过程成为筛分。其特点是激振力强、结构简单,维修方便快捷:筛分效率高、处理量大、寿命长、电耗低、噪音小。

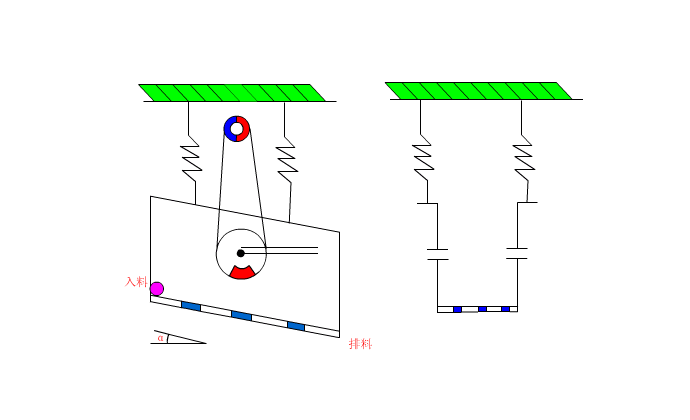

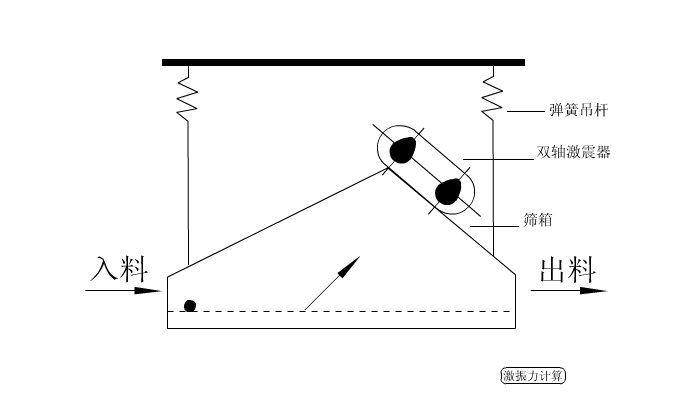

15、直线振动筛

直线振动筛是采用双激振器驱动,当两台激振器做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力。能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。

16、圆振动筛

圆振动筛是一种做圆形振动、多层数、新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。

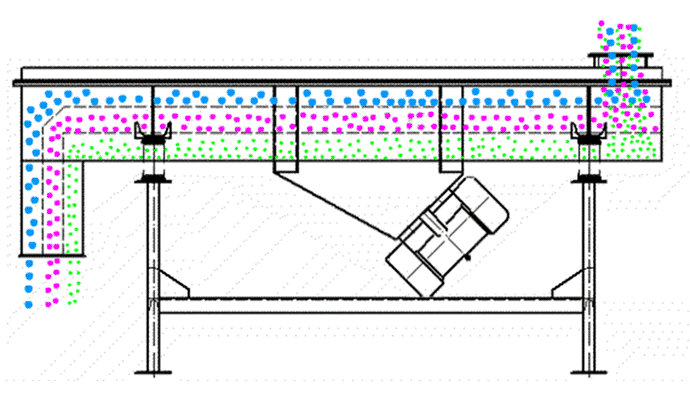

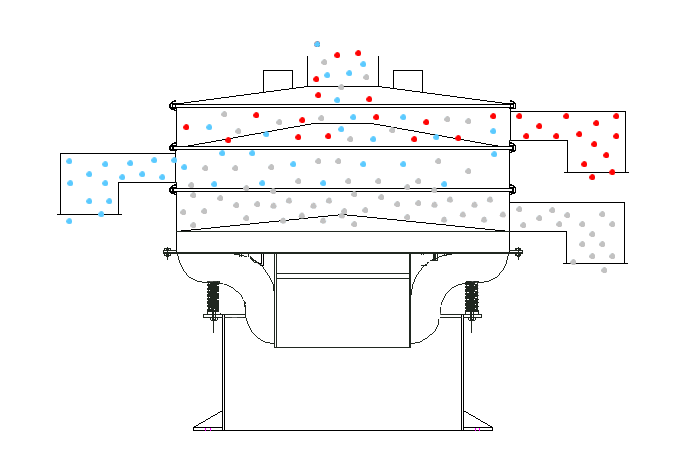

17、多层振动筛

多层振动筛有多个出料口组成,可以将成品料分成多种规格,一台机器具有多台设备功效,使用更省时省力省地方。能节省投资,筛分多样化,更满足多种需求用户标准等特点。

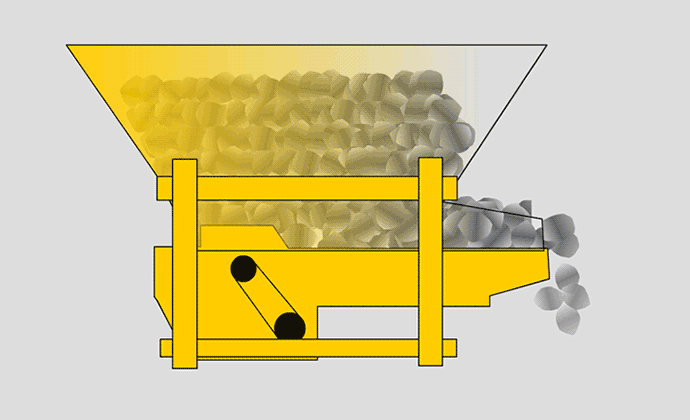

18、振动给料机

振动给料机是一种利用振动原理进行给料的设备。振动平稳、工作可靠、寿命长;可以调节激振力,噪声低,耗电小,调节性能好,无冲料现象。结构简单,运行可靠,调节安装方便,重量轻,体积小,维护保养方便,当采用封闭式结构机身时可防止粉尘污染。

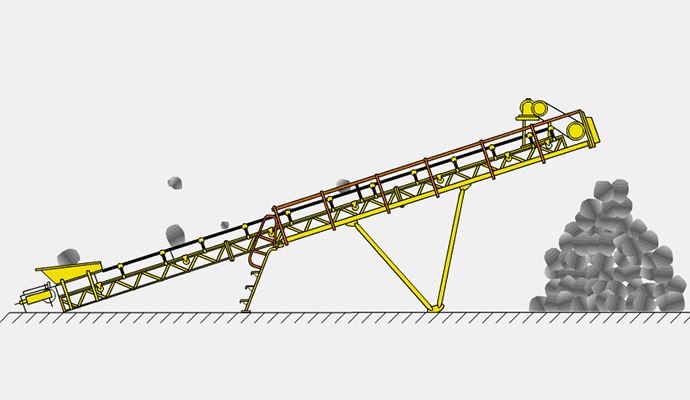

19、皮带输送机

皮带式输送机是由上下托辊支承的作为承载构件和牵引构件的输送带,绕过头、尾滚筒形成闭合环路的输送机械,它借助于驱动滚筒与输送带之间的摩擦来传递动力,实现物料输送。结构形式多样、输送的物料种类繁多,结构简单、便于维护、能耗较小、使用成本低等特点。

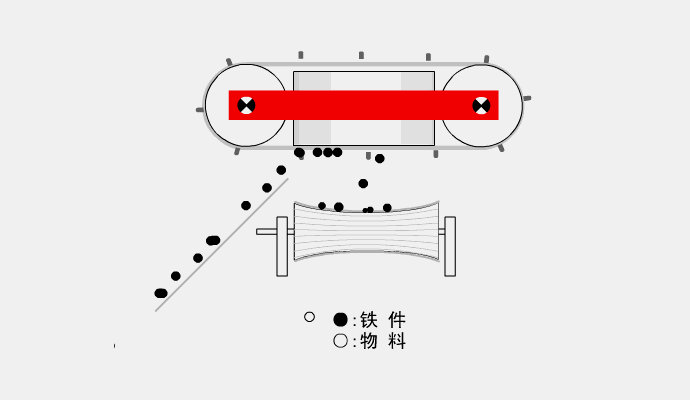

20、带式悬挂除铁器

当皮带上方所送物料经过带式悬挂除铁器下方时,混杂在物料中的铁磁性物质在强大磁场吸引力的作用下被吸附在弃铁皮带上,被带到磁系边缘,靠铁磁性物质的惯性和重力将其抛落在集铁箱内,从而达到自动连续消除煤流中铁磁性物质的目的。其特点是自动卸铁,维护简便,良好的防尘、防潮和防腐蚀能力。
